超聲波明渠流量計在巴歇爾槽應用不規范使用安裝支架的影響

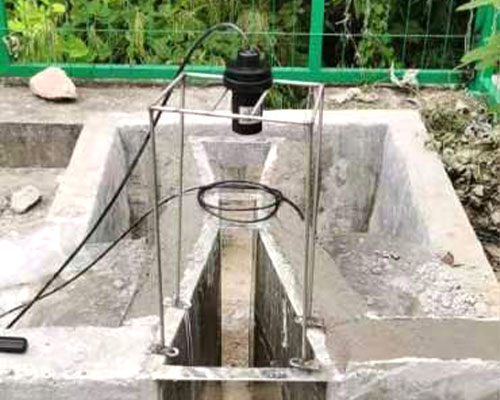

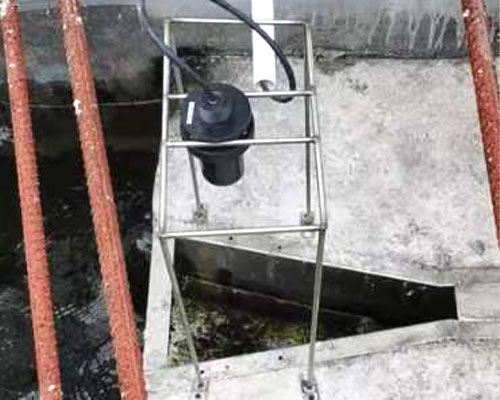

　　圖1.2是沒有按規范使用安裝支架，會導致超聲波發射信號打到渠面，導致誤測水位信號，從而影響污水流量數據，圖3是按規范使用安裝支架。

　　明渠流量計現在已經廣泛地應用于所有城市供水引水渠、火電廠引水和排水渠、污水治理流入和排放渠、工礦企業水排放以及水利工程和農業灌溉用渠道。通常明渠流量計有一體式、分體式二種，分體式的儀表顯示部分應安裝在室內，如室內條件不好必須掛在室外，應裝在儀表防護箱內，避免日曬雨淋。

　　探頭安裝：超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置，三角堰、矩形堰在上游一側，距堰板3～4倍最大過堰水深處。
