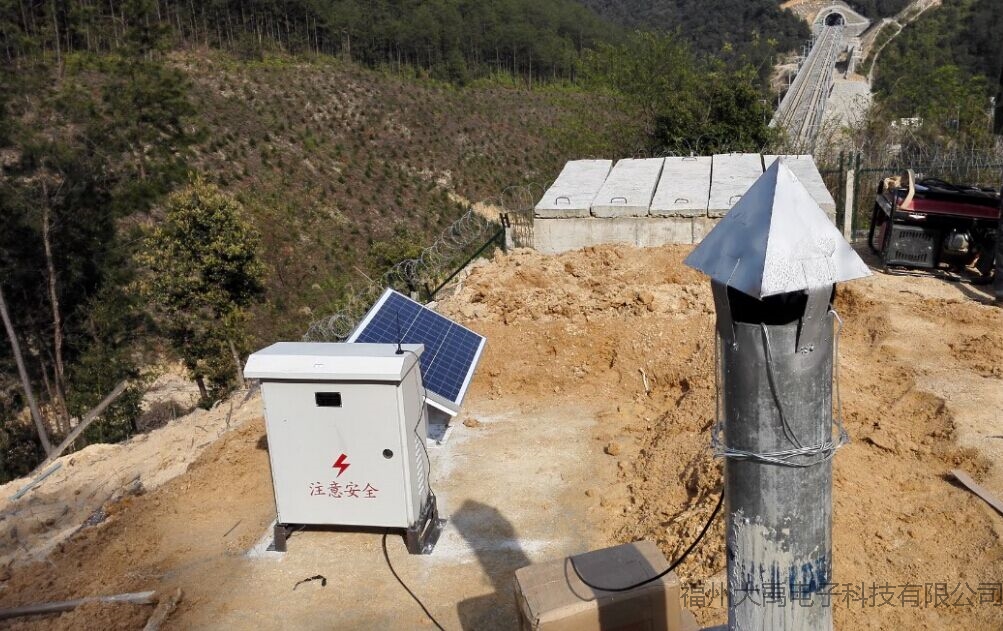

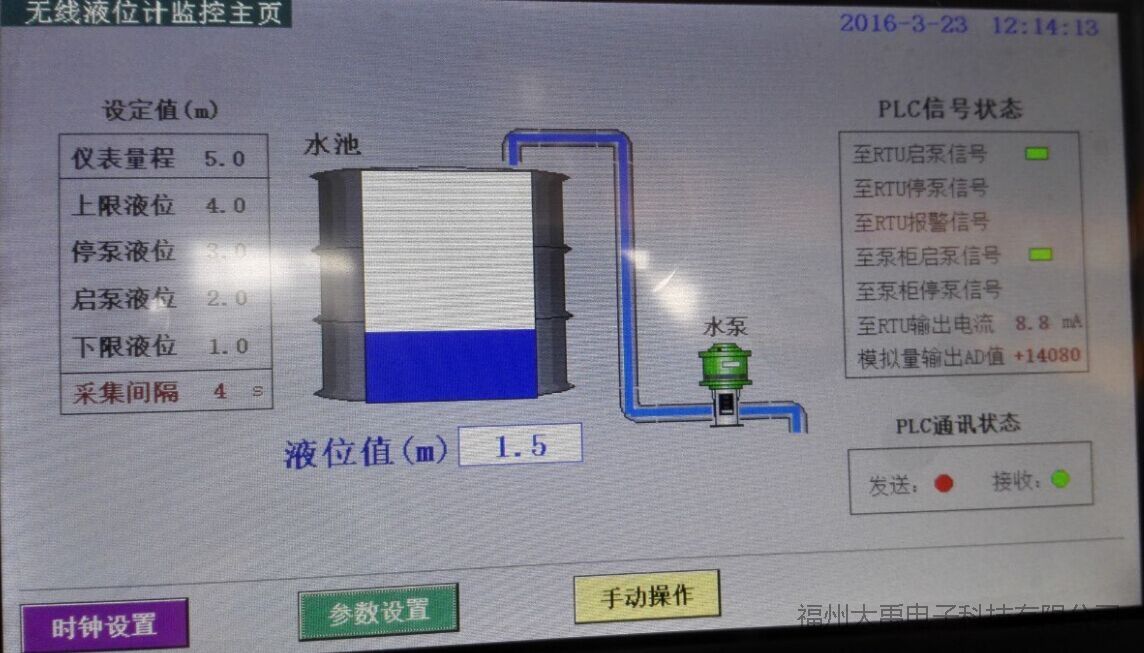

在京福高鐵隧道口的消防水池，現場的山頂水池需要進行水位監測，通過液位計來采集數據，再經無線方式傳輸至山下的泵房，泵房內可顯示水池的液位值，同時需提供液位值對應的4-20mA模擬量信號以及啟泵、停泵、故障狀態等開關量信號至泵房的其它控制柜。

考慮到現場要求的數據傳輸距離較近，信號的輸出量較多，同時檢測任務對可靠性、實時性、交互性要求較高，擬定采用由無線模塊、PLC、觸摸屏等器件組成的控制方式。

現場需要具備的條件及說明：

1.泵房內有220VAC  50Hz的交流電。并且電壓穩定在220VAC±10V。如果電壓不穩定，需要另外配套穩壓電源，此電源價格不包含在“PLC控制箱”內。

2.電控箱的供電線路，以及模擬量和開關量信號連接至第三方控制柜的線路，用戶需自備

3.現場的無線通訊，不能有山體或大的建筑遮擋。
